दो चरण वाली पीएमएसएम वीएसडी तकनीक से ऊर्जा लागत में कटौती करें। यह 75 किलोवाट डायरेक्ट-ड्राइव कंप्रेसर 8 बार पर 15.16 m³/मिनट FAD प्रदान करता है, जो 10/13 बार के लिए अनुकूलन योग्य है। IP55 मोटर ±0.1 बार दबाव स्थिरता बनाए रखता है। एयर-कूल्ड, ≤75 डीबी(ए) - निरंतर औद्योगिक कर्तव्य के लिए बनाया गया।
उत्पाद वर्णन
फैक्टरी फुल-लोड परीक्षण, सीई चिह्नित, आईएसओ 9001 प्रमाणित। 24 महीने की वारंटी, 48 घंटे के ओईएम स्पेयर पार्ट्स डिस्पैच और रिमोट डायग्नोस्टिक्स द्वारा समर्थित। सत्यापित कक्षा 1 दक्षता और उपलब्ध स्वतंत्र परीक्षण रिपोर्ट के साथ न्यूनतम डाउनटाइम और दीर्घकालिक विश्वसनीयता के लिए निर्मित।

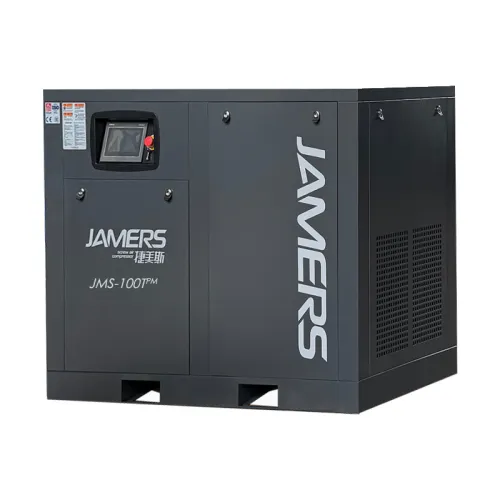

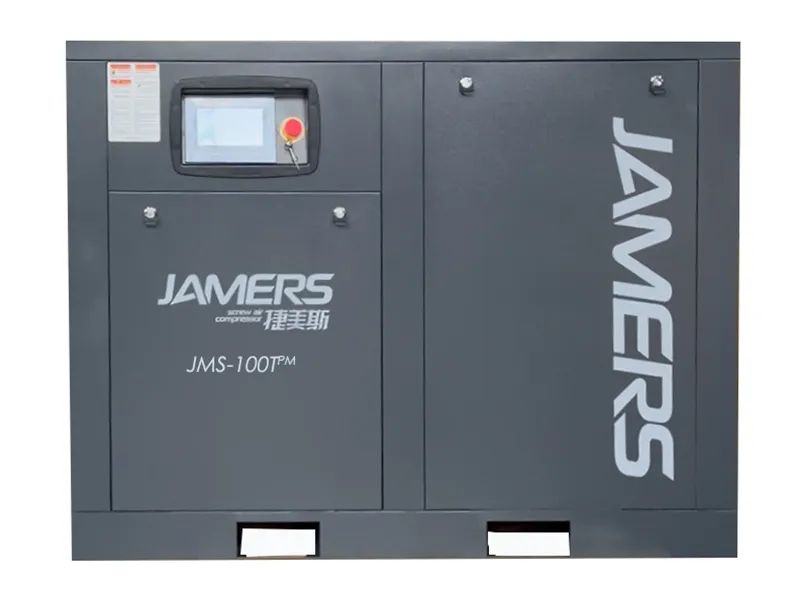

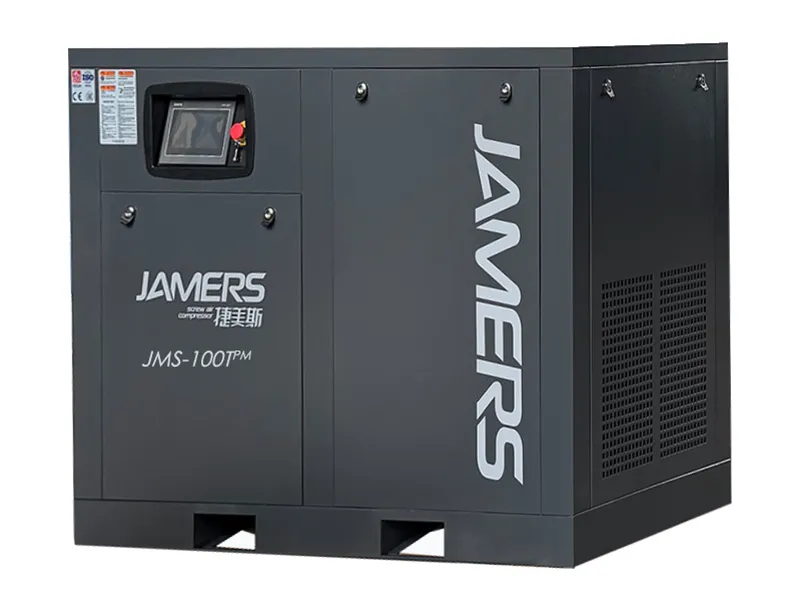

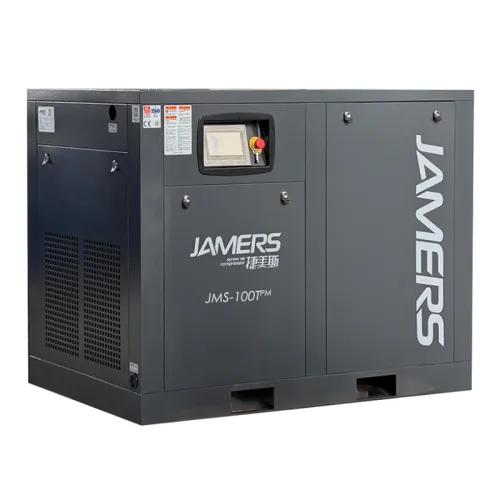

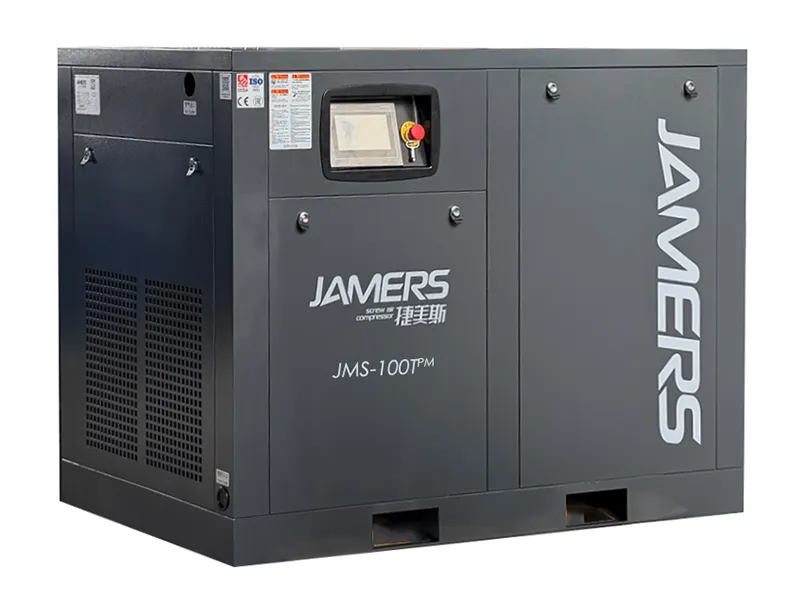

JAMERS JMS-100TPM एक है 75 किलोवाट दो-चरणीय स्क्रू एयर कंप्रेसर उच्च वायु वितरण, स्थिर दबाव और निरंतर संपीड़ित-वायु आपूर्ति की आवश्यकता वाली औद्योगिक सुविधाओं के लिए डिज़ाइन किया गया।
वीएसडी नियंत्रण के साथ 75 किलोवाट / 100 एचपी स्थायी चुंबक मोटर द्वारा संचालित, कंप्रेसर वितरित करता है 8 बार पर 15.16 m³/मिनट निःशुल्क एयर डिलीवरी. ऑपरेटिंग दबाव को भी इसके लिए कॉन्फ़िगर किया जा सकता है 10 बार या 13 बार उत्पादन उपकरण, पाइपलाइन दबाव हानि और वास्तविक परिचालन आवश्यकताओं के अनुसार।
दो-चरण संपीड़न, पीएमएसएम चर-गति नियंत्रण और प्रत्यक्ष ड्राइव का संयोजन इस मॉडल को उच्च संपीड़ित-वायु खपत या उतार-चढ़ाव वाली वायु मांग वाले कारखानों के लिए विशेष रूप से उपयुक्त बनाता है।
केंद्रीकृत संपीड़ित-वायु प्रणाली का मूल्यांकन करने वाले खरीदारों के लिए, JAMERS वास्तविक उत्पादन स्थितियों के अनुसार कंप्रेसर क्षमता, ऑपरेटिंग दबाव, वोल्टेज, वायु उपचार उपकरण और सिस्टम कॉन्फ़िगरेशन का समन्वय भी कर सकते हैं।
डुअल-स्टेज एयरएंड सिंगल-स्टेज की तुलना में विशिष्ट शक्ति को 12% तक कम कर देता है। कम अंतर-चरण तापमान रिसाव को कम करता है और स्नेहक जीवन को 2,000 घंटे तक बढ़ाता है। आईएसओ 1217 के तहत सत्यापित कक्षा 1 दक्षता - उपलब्ध स्वतंत्र परीक्षण रिपोर्ट के साथ मापने योग्य kWh बचत प्रदान करती है।
वास्तविक समय लोड मिलान ±0.1 बार के भीतर दबाव बनाए रखता है, जिससे अनलोडेड रन टाइम खत्म हो जाता है। IP55 स्थायी चुंबक मोटर गति सीमा में 95%+ दक्षता प्रदान करती है। डायरेक्ट-ड्राइव गियरबॉक्स के नुकसान को दूर करता है और निश्चित गति इकाइयों की तुलना में 35% औसत ऊर्जा बचत प्राप्त करता है।
एयर-कूल्ड सिस्टम को बिना किसी विचलन के 45°C परिवेश के लिए रेट किया गया है। हेवी-ड्यूटी निस्पंदन और बड़े आकार के तेल विभाजक 8,000 घंटे के सेवा अंतराल को सक्षम करते हैं - रखरखाव डाउनटाइम को 30% तक कम करते हैं। ≤75 डीबी(ए) कार्य क्षेत्रों के पास इनडोर स्थापना की अनुमति देता है।
| पैरामीटर्स | मान |
| संपीड़न चरण | दो चरण |
| मोटर शक्ति | 75 किलोवाट |
| निःशुल्क हवाई डिलीवरी | 15.16 वर्ग मीटर/मिनट |
| परिचालन दबाव | 8 बार (10/13 बार के लिए अनुकूलन योग्य) |
| वोल्टेज/आवृत्ति | 380V-415V / 50-60Hz |
| नियंत्रण विधि | स्मार्ट कंट्रोल के साथ वीएसडी |
| ड्राइव विधि | डायरेक्ट ड्राइव (पीएमएसएम वीएसडी) |
| ठंडा करने की विधि | वायु-ठंडा |
| संरक्षण वर्ग | आईपी55 |
| ऊर्जा दक्षता वर्ग | कक्षा 1 |
| आयाम (एल×डब्ल्यू×एच) | 1900 मिमी × 1250 मिमी × 1700 मिमी |
| प्रमाणन | सीई, आईएसओ 9001, ईएसी |
यदि आप इस उत्पाद के बारे में अधिक जानकारी चाहते हैं, तो कृपया बेझिझक हमसे संपर्क करें। आपके लिए अन्य लोकप्रिय उत्पादों की अनुशंसा करें.:
पूर्ण संपीड़न प्रक्रिया को एक चरण में पूरा करने के बजाय, JMS-100TPM का उपयोग किया जाता है दो-चरण पेंच संपीड़न.
यह कॉन्फ़िगरेशन विशेष रूप से औद्योगिक अनुप्रयोगों के लिए उपयुक्त है जहां लंबी परिचालन अवधि में लगातार संपीड़ित हवा की आवश्यकता होती है।
एकल-चरण और दो-चरण कम्प्रेसर की तुलना करने वाले उत्पादन संयंत्रों के लिए, दो-चरण डिज़ाइन पर विचार करने लायक है जब कंप्रेसर लंबे समय तक संचालित होता है, अपेक्षाकृत उच्च औसत भार वहन करता है या एक केंद्रीकृत संपीड़ित-वायु स्टेशन का हिस्सा बनता है।
75kW कॉन्फ़िगरेशन प्रदान करता है 8 बार पर 15.16 m³/मिनट, निर्माताओं को एक संपीड़ित-वायु प्रणाली से कई उत्पादन मशीनों का समर्थन करने के लिए एक व्यावहारिक विकल्प देना।
पूरे उत्पादन बदलाव के दौरान औद्योगिक संपीड़ित हवा की मांग शायद ही कभी स्थिर रहती है।
मशीनें चालू और बंद हो सकती हैं, उत्पादन लाइनें अलग-अलग भार पर काम कर सकती हैं, और हवा की खपत शिफ्ट के बीच भिन्न हो सकती है।
स्थायी चुंबक वीएसडी प्रणाली केवल बार-बार पूर्ण-लोड और अनलोड चक्रों पर निर्भर रहने के बजाय वास्तविक वायु मांग के अनुसार कंप्रेसर संचालन को समायोजित करती है।
यह बनाता है 75kW PM VSD स्क्रू एयर कंप्रेसर कारखानों के लिए विशेष रूप से उपयुक्त:
एकाधिक वायवीय उत्पादन मशीनें;
शिफ्ट लोड बदलना;
रुक-रुक कर होने वाली उत्पादन प्रक्रियाएँ;
केंद्रीकृत संपीड़ित-वायु प्रणाली;
परिवर्तनशील दैनिक वायु खपत।
जब संयंत्र की मांग बदलती है तो स्मार्ट नियंत्रण अधिक स्थिर संपीड़ित-वायु आपूर्ति बनाए रखने में भी मदद करता है।
JMS-100TPM का उपयोग करता है डायरेक्ट-ड्राइव पीएमएसएम वीएसडी कॉन्फ़िगरेशन.
प्रत्यक्ष ट्रांसमिशन व्यवस्था मोटर और कंप्रेसर एयरएंड के बीच मध्यवर्ती ड्राइव घटकों की संख्या को कम कर देती है, जिससे सिस्टम कॉम्पैक्ट और सीधी ड्राइव कॉन्फ़िगरेशन चाहने वाले औद्योगिक खरीदारों के लिए उपयुक्त हो जाता है।
लंबे परिचालन घंटों की योजना बनाने वाली फैक्टरियों के लिए, शुरुआती कंप्रेसर कीमत के साथ-साथ ड्राइव डिजाइन, रखरखाव पहुंच और घटक विश्वसनीयता सभी पर विचार किया जाना चाहिए।
मानक विन्यास पर कार्य करता है 8 बार, जो कई सामान्य औद्योगिक संपीड़ित-वायु अनुप्रयोगों के लिए उपयुक्त है।
हालाँकि, केवल मोटर शक्ति के आधार पर कंप्रेसर का चयन करने की अनुशंसा नहीं की जाती है।
JAMERS इस 75kW दो-चरण स्क्रू एयर कंप्रेसर को निम्न के लिए कॉन्फ़िगर कर सकते हैं:
8 बार - सामान्य विनिर्माण और केंद्रीकृत संयंत्र वायु;
10 बार - उच्च कार्य दबाव की आवश्यकता वाले उत्पादन उपकरण या अधिक पाइपलाइन दबाव हानि वाले सिस्टम;
13 बार - उच्च दबाव वाली औद्योगिक प्रक्रियाएं जहां अंतिम उपयोग के उपकरण को अतिरिक्त दबाव की आवश्यकता होती है।
8, 10 या 13 बार का चयन करने से पहले, खरीदारों को केवल उच्चतम उपलब्ध दबाव का चयन करने के बजाय उपयोग के बिंदु पर आवश्यक दबाव की पुष्टि करनी चाहिए।
JAMERS कॉन्फ़िगरेशन की अनुशंसा करने से पहले आवश्यक दबाव, अनुमानित वायु खपत, पाइपलाइन की स्थिति और संचालन अनुसूची की समीक्षा कर सकते हैं।
JMS-100TPM को उन औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जिनके लिए अपेक्षाकृत उच्च और निरंतर संपीड़ित-वायु खपत की आवश्यकता होती है।

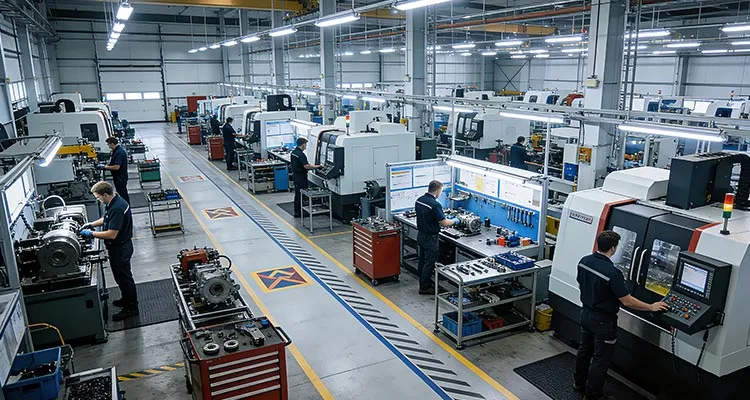

धातुकर्म संयंत्र वायवीय उपकरण, सीएनसी सहायक उपकरण, पंचिंग उपकरण, असेंबली स्टेशन, सफाई, सामग्री प्रबंधन और अन्य वायवीय प्रक्रियाओं के लिए संपीड़ित हवा का उपयोग कर सकते हैं।
ए 75kW दो स्टेज स्क्रू एयर कंप्रेसर कई उत्पादन क्षेत्रों को आपूर्ति करने वाली केंद्रीकृत संपीड़ित-वायु प्रणाली के हिस्से के रूप में उपयोग किया जा सकता है।
बड़ी विनिर्माण सुविधाओं के लिए, वास्तविक आकार प्रत्येक कनेक्टेड मशीन की कुल रेटेड खपत के बजाय एक साथ हवा की खपत पर आधारित होना चाहिए।
ऑटोमोटिव घटक कारखाने और असेंबली सुविधाएं अक्सर विभिन्न प्रक्रियाओं में कई वायवीय उपकरणों का संचालन करती हैं।
विशिष्ट संपीड़ित-वायु उपयोगकर्ताओं में शामिल हो सकते हैं:
वायवीय संयोजन उपकरण;
उत्पादन जुड़नार;
मुद्रांकन संबंधी सहायक उपकरण;
रोबोटिक उत्पादन उपकरण;
सामग्री प्रबंधन प्रणाली;
स्टेशनों की सफाई और उड़ाही।
उतार-चढ़ाव वाले उत्पादन भार वाले संयंत्रों के लिए, पीएम वीएसडी कॉन्फ़िगरेशन कंप्रेसर आउटपुट को बदलती सिस्टम मांग का पालन करने की अनुमति देता है।
उच्च मात्रा वाली पैकेजिंग सुविधाएं एक्चुएटर्स, सिलेंडर, वाल्व, वायवीय संदेश उपकरण, फिलिंग सिस्टम और स्वचालित मशीनरी के लिए संपीड़ित हवा पर निर्भर हो सकती हैं।
जहां कई उत्पादन लाइनें एक संपीड़ित-वायु स्टेशन साझा करती हैं, JMS-100TPM एक प्रदान करता है 75kW / 100HP केंद्रीकृत संपीड़ित-वायु विकल्प.
कपड़ा मिलों और अन्य निरंतर-प्रक्रिया कारखानों में समय-समय पर मांग में बदलाव के साथ लंबे कंप्रेसर परिचालन घंटे और अपेक्षाकृत स्थिर आधार वायु खपत हो सकती है।
वीएसडी नियंत्रण के साथ संयुक्त दो-चरण संपीड़न इस मॉडल को उन पौधों के लिए उपयुक्त बनाता है जहां विस्तारित उत्पादन अवधि में परिचालन दक्षता एक महत्वपूर्ण खरीद विचार है।
75kW कंप्रेसर का चयन केवल इसलिए नहीं किया जाना चाहिए क्योंकि मौजूदा मशीन समान मोटर शक्ति का उपयोग करती है।
कोटेशन से पहले, वास्तविक उत्पादन मांग के अनुसार संपीड़ित-वायु प्रणाली का मूल्यांकन किया जाना चाहिए।
JMS-100TPM वितरित करता है 8 बार पर 15.16 m³/मिनट.
इस क्षमता की तुलना एक ही समय में संचालित होने वाली सभी मशीनों की एक साथ हवा की खपत से करें।
रिसाव, उत्पादन में उतार-चढ़ाव और भविष्य के विस्तार के लिए एक उचित सिस्टम मार्जिन पर भी विचार किया जाना चाहिए।
उपयोग के वास्तविक बिंदु पर उत्पादन उपकरण द्वारा आवश्यक न्यूनतम दबाव की पुष्टि करें।
पाइपलाइन की लंबाई, फिल्टर, ड्रायर और अन्य डाउनस्ट्रीम घटक कंप्रेसर और उत्पादन उपकरण के बीच दबाव हानि पैदा कर सकते हैं।
इस कारण से, JAMERS ऑफर करता है 8 बार, 10 बार और 13 बार कॉन्फ़िगरेशन वास्तविक सिस्टम आवश्यकताओं के अनुसार।
प्रति दिन एक शिफ्ट संचालित करने वाली उत्पादन सुविधा में लगातार संचालित होने वाले संयंत्र की तुलना में कंप्रेसर की आवश्यकताएं अलग-अलग होती हैं।
यदि विस्तारित अवधि या चौबीसों घंटे उत्पादन के लिए संपीड़ित हवा की आवश्यकता होती है, तो अंतिम चयन से पहले कंप्रेसर लोडिंग, कूलिंग, रखरखाव योजना और अतिरेक का मूल्यांकन किया जाना चाहिए।
यदि दिन के दौरान संयंत्र की हवा की खपत में काफी बदलाव होता है, तो पीएम वीएसडी नियंत्रण बदलती मांग के अनुसार कंप्रेसर संचालन को समायोजित कर सकता है।
अपेक्षाकृत स्थिर बेस-लोड सिस्टम के लिए, JAMERS एकल बड़े आकार की मशीन को स्वचालित रूप से निर्दिष्ट करने के बजाय सबसे उपयुक्त कंप्रेसर संयोजन का मूल्यांकन करने में भी मदद कर सकते हैं।
सिंगल-स्टेज और टू-स्टेज स्क्रू कंप्रेसर दोनों औद्योगिक उत्पादन के लिए उपयुक्त हो सकते हैं, लेकिन उनकी आदर्श परिचालन स्थितियां अलग-अलग हैं।
| चयन कारक | 75kW दो-चरण कंप्रेसर | सिंगल-स्टेज कंप्रेसर |
|---|---|---|
| लगातार उच्च वायु मांग | अनुशंसित | भार के आधार पर उपयुक्त |
| लंबे दैनिक परिचालन घंटे | मजबूत विकल्प | उपयुक्त |
| परिवर्तनीय वायु खपत | पीएम वीएसडी कॉन्फ़िगरेशन उपलब्ध है | वीएसडी संस्करण उपलब्ध हैं |
| केंद्रीकृत फ़ैक्टरी वायु | बिलकुल उपयुक्त | उपयुक्त क्षमताओं के लिए उपयुक्त |
| प्रारंभिक उपकरण निवेश | आमतौर पर उच्चतर | आमतौर पर कम |
| दीर्घकालिक परिचालन दक्षता को प्राथमिकता | मजबूत विचार | कर्तव्य चक्र पर निर्भर करता है |
पर्याप्त लोड के तहत लंबे समय तक कंप्रेसर चलाने वाली फैक्टरियों के लिए, खरीद निर्णय पर विचार करना चाहिए कुल परिचालन लागत, न केवल प्रारंभिक उपकरण की कीमत।
यदि आप विभिन्न कंप्रेसर प्रौद्योगिकियों की तुलना कर रहे हैं, तो JAMERS एकल-चरण या दो-चरण कॉन्फ़िगरेशन की अनुशंसा करने से पहले हवा की मांग, संचालन के घंटे और काम के दबाव का मूल्यांकन कर सकते हैं।
कंप्रेसर ख़रीदना एक विश्वसनीय संपीड़ित-वायु प्रणाली के निर्माण का केवल एक हिस्सा है।
आवश्यक वायु गुणवत्ता और उत्पादन स्थितियों के आधार पर, एक संपूर्ण प्रणाली में ये भी शामिल हो सकते हैं:
वायु रिसीवर टैंक;
प्रशीतित वायु ड्रायर;
सोखना ड्रायर;
परिशुद्धता फिल्टर;
स्वचालित जल निकासी प्रणाली;
संपीड़ित-वायु पाइपिंग;
केंद्रीकृत नियंत्रक;
स्पेयर पार्ट्स और रखरखाव किट।
उपयुक्त वायु उपचार विन्यास आवश्यक दबाव ओस बिंदु, वायु गुणवत्ता और डाउनस्ट्रीम उत्पादन प्रक्रिया पर निर्भर करता है।
जैमर समन्वय कर सकते हैं 75kW स्क्रू एयर कंप्रेसर और डाउनस्ट्रीम वायु उपचार उपकरण खरीदारों को प्रत्येक घटक को अलग से प्राप्त करने की आवश्यकता के बजाय एक संपीड़ित-वायु समाधान के रूप में।
विभिन्न बाज़ारों और औद्योगिक परियोजनाओं की विद्युत और परिचालन आवश्यकताएँ अलग-अलग होती हैं।
JMS-100TPM पर परियोजना आवश्यकताओं के अनुसार चर्चा की जा सकती है:
8/10/13 बार ऑपरेटिंग दबाव;
380V-415V बिजली की आपूर्ति;
50 हर्ट्ज़ या 60 हर्ट्ज़ आवृत्ति;
संपीड़ित-वायु उपचार आवश्यकताएँ;
फ़ैक्टरी परिचालन वातावरण;
उत्पादन अनुसूची;
पाइपलाइन व्यवस्था;
आवश्यक सिस्टम अतिरेक.
ओईएम, वितरक या औद्योगिक परियोजना ऑर्डर के लिए, अपनी आवश्यकताएं प्रदान करें वायु प्रवाह, ऑपरेटिंग दबाव, वोल्टेज, आवृत्ति और अनुप्रयोग कोटेशन का अनुरोध करते समय.
यह JAMERS इंजीनियरों को केवल एक मानक मशीन को उद्धृत करने के बजाय उचित कॉन्फ़िगरेशन का मूल्यांकन करने की अनुमति देता है।
JAMERS विनिर्माण संयंत्रों, वितरकों, इंजीनियरिंग परियोजनाओं और संपीड़ित-वायु प्रणाली अनुप्रयोगों के लिए औद्योगिक स्क्रू एयर कंप्रेसर की आपूर्ति करता है।
JMS-100TPM के लिए, खरीदार प्राप्त कर सकते हैं:
75kW / 100HP दो-चरण कंप्रेसर कॉन्फ़िगरेशन;
पीएमएसएम वीएसडी स्मार्ट नियंत्रण;
10/13 बार अनुकूलन के साथ 8 बार मानक दबाव;
380V-415V और 50-60Hz कॉन्फ़िगरेशन विकल्प;
सीई, आईएसओ 9001 और ईएसी प्रमाणीकरण;
कंप्रेसर और डाउनस्ट्रीम वायु-उपचार समन्वय;
कंप्रेसर आकार और सिस्टम चयन के लिए तकनीकी सहायता।
कई क्षमताओं की तुलना करने वाले खरीदारों के लिए, आप संपूर्ण की समीक्षा भी कर सकते हैं दो-चरणीय स्क्रू एयर कंप्रेसर आवश्यक वायु प्रवाह और संयंत्र भार के अनुसार कंप्रेसर का चयन करने की सीमा।
JMS-100TPM वितरित करता है 8 बार पर 15.16 m³/मिनट निःशुल्क एयर डिलीवरी. वास्तविक सिस्टम चयन में ऑपरेटिंग दबाव, डाउनस्ट्रीम दबाव हानि और एक साथ हवा की खपत पर भी विचार किया जाना चाहिए।
75kW लगभग बराबर है 100 एचपी, इसलिए JMS-100TPM को इस रूप में भी वर्णित किया जा सकता है 100HP दो स्टेज स्क्रू एयर कंप्रेसर.
हाँ। जबकि मानक ऑपरेटिंग दबाव 8 बार है 10 बार और 13 बार कॉन्फ़िगरेशन को अनुकूलित किया जा सकता है आवेदन आवश्यकताओं के अनुसार.
पीएम वीएसडी नियंत्रण कंप्रेसर संचालन को संपीड़ित हवा की बदलती मांग पर प्रतिक्रिया करने की अनुमति देता है। यह उन कारखानों में विशेष रूप से उपयोगी है जहां हवा की खपत मशीनों, शिफ्टों या उत्पादन चरणों के बीच भिन्न होती है।
एयर-कूल्ड, दो-चरण कॉन्फ़िगरेशन को विनिर्माण, ऑटोमोटिव उत्पादन, पैकेजिंग और विस्तारित परिचालन घंटों के साथ अन्य सुविधाओं सहित औद्योगिक संपीड़ित-वायु अनुप्रयोगों के लिए डिज़ाइन किया गया है। अंतिम आकार की पुष्टि वास्तविक कर्तव्य चक्र और परिचालन वातावरण के अनुसार की जानी चाहिए।
दबाव, एक साथ मशीन के उपयोग, रिसाव भत्ता और भविष्य के विस्तार पर भी विचार करते हुए कंप्रेसर की मुफ्त वायु वितरण के साथ आवश्यक सिस्टम एयरफ्लो की तुलना करें। JAMERS आपकी उपकरण सूची और परिचालन स्थितियों के आधार पर उचित क्षमता की गणना करने में मदद कर सकते हैं।
तेज़ कंप्रेसर चयन और कोटेशन के लिए, प्रदान करें:
आवश्यक वायुप्रवाह या अनुमानित संपीड़ित-वायु खपत;
कार्य का दबाव;
वोल्टेज और आवृत्ति;
दैनिक परिचालन घंटे;
उद्योग या उत्पादन प्रक्रिया;
कनेक्टेड मशीनों की संख्या;
आवश्यक वायु गुणवत्ता;
गंतव्य देश।
एक की तलाश है 75kW दो स्टेज स्क्रू एयर कंप्रेसर एक नई उत्पादन लाइन, संयंत्र विस्तार या प्रतिस्थापन परियोजना के लिए?
अपने आवश्यक जैमर भेजें वायु प्रवाह, काम का दबाव, वोल्टेज, परिचालन घंटे और अनुप्रयोग.
हमारी टीम यह निर्धारित करने में मदद कर सकती है कि क्या JMS-100TPM 75kW / 100HP कॉन्फ़िगरेशन आपकी संपीड़ित-वायु मांग के लिए उपयुक्त है और आपके प्रोजेक्ट के लिए उपयुक्त कंप्रेसर, दबाव सेटिंग और वायु-उपचार कॉन्फ़िगरेशन की सिफारिश कर सकती है।
एक उद्धरण का अनुरोध करें JMS-100TPM 75kW दो स्टेज PM VSD स्क्रू एयर कंप्रेसर के लिए।
