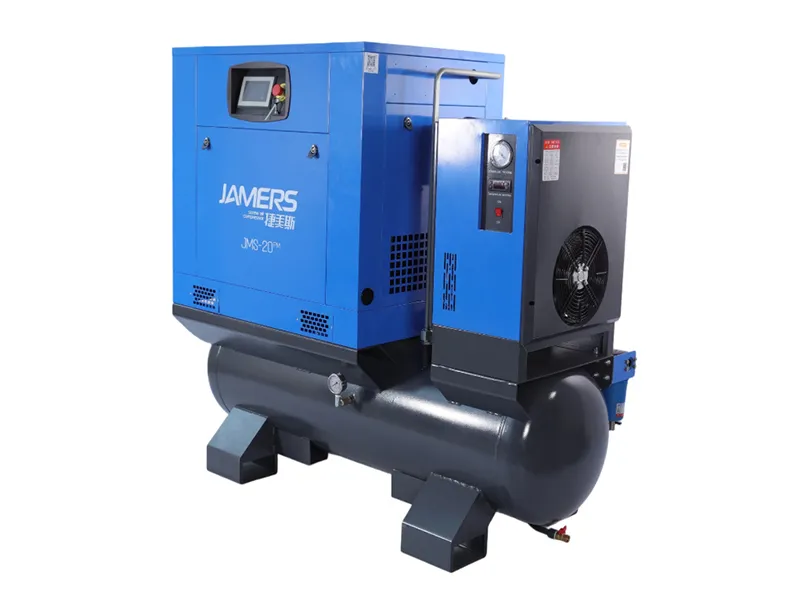

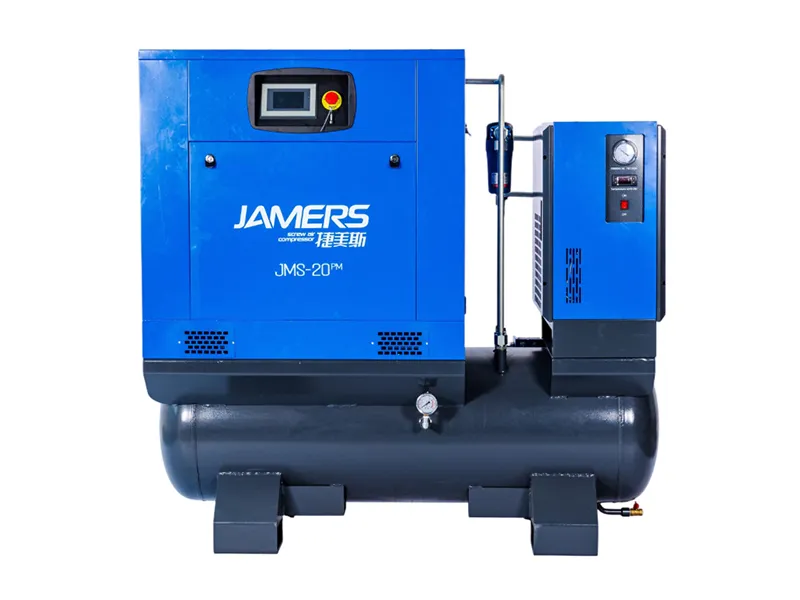

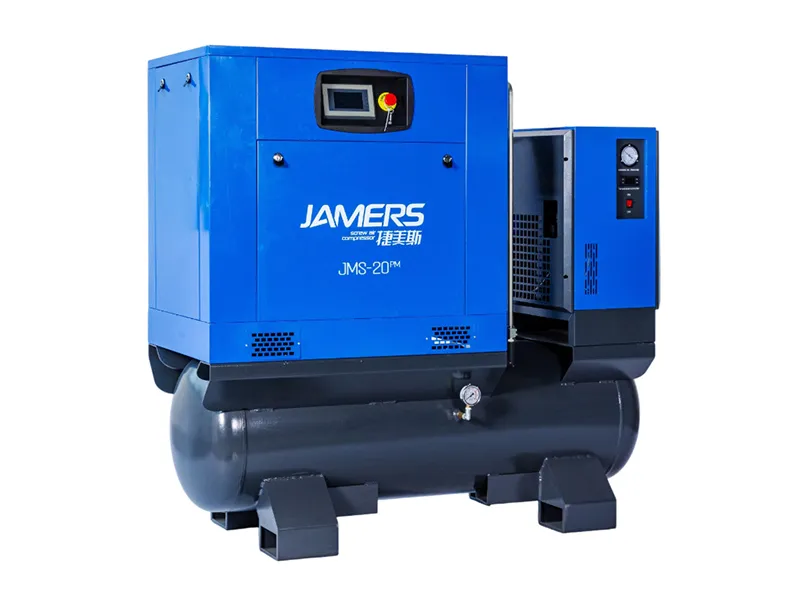

JMS-20HPM एक ऑल-इन-वन हाई-प्रेशर सिस्टम है जो कंप्रेसर, रिसीवर टैंक, रेफ्रिजरेटेड ड्रायर और फिल्टर को एकीकृत करता है। 15 किलोवाट स्थायी चुंबक वीएफडी द्वारा संचालित, यह 1.58 एमपीए पर 1.35 एम³/मिनट एफएडी प्रदान करता है - जो कई उच्च-मांग वाले वायवीय उपकरणों का समर्थन करने में सक्षम है। इसका एकीकृत डिज़ाइन पाइपिंग और ऑन-साइट असेंबली को कम करके इंस्टॉलेशन समय को कम करता है।
उत्पाद वर्णन
फ़ैक्टरी-पाइप्ड और प्री-कमीशन, इस प्रणाली को शुरू करने के लिए केवल बिजली और मुख्य एयर लाइन कनेक्शन की आवश्यकता होती है। इसका स्थायी चुंबक वीएफडी वास्तविक समय की मांग से मेल खाने के लिए मोटर गति को गतिशील रूप से समायोजित करता है, जिससे निरंतर उच्च दबाव भार के तहत महत्वपूर्ण ऊर्जा बचत होती है। IP23 में निर्मित, यह मानक औद्योगिक वातावरण में विश्वसनीय संचालन सुनिश्चित करता है।
JAMERS JMS-20HPM एक एकीकृत इकाई में 15 किलोवाट रोटरी स्क्रू कंप्रेसर, 350 एल एयर रिसीवर, रेफ्रिजेरेटेड ड्रायर और फिल्टर को जोड़ता है। इसकी स्थायी चुंबक मोटर और परिवर्तनीय गति ड्राइव बदलती मांग के अनुसार वायु उत्पादन से मेल खाने में मदद करती है, जबकि इकट्ठे पैकेज कई वायु-खपत उपकरणों के साथ कार्यशालाओं और उत्पादन क्षेत्रों के लिए स्थापना को सरल बनाता है।
साझा हवाई आपूर्ति की योजना बनाने वाले खरीदारों के लिए, यह ड्रायर के साथ 20 एचपी रोटरी स्क्रू एयर कंप्रेसर मुख्य उपकरण को एक कॉम्पैक्ट लेआउट में एक साथ लाता है। फ़ैक्टरी-पूर्ण पाइपिंग ऑन-साइट असेंबली कार्य को कम करती है और मशीनरी, वायवीय वर्कस्टेशन या एक समर्पित उत्पादन सेल को जोड़ने के लिए एक व्यावहारिक प्रारंभिक बिंदु प्रदान करती है।
विशिष्टताओं और एक उद्धरण का अनुरोध करें
15 किलोवाट के स्थायी चुंबक वीएफडी कंप्रेसर, रिसीवर टैंक, रेफ्रिजेरेटेड ड्रायर और फिल्टर को एक इकाई में एकीकृत करता है। एक साथ कई उच्च दबाव वाले उपकरणों को बिजली देने के लिए 1.35 m³/मिनट FAD प्रदान करता है - एक सच्चा केंद्रीकृत समाधान।
उच्च दबाव अनुप्रयोगों के लिए उद्देश्य से निर्मित। वीएफडी वायु उत्पादन को वास्तविक समय की मांग से मेल खाता है, बेकार अनलोड चक्र को समाप्त करता है और ऊर्जा लागत को कम करता है जहां यह सबसे अधिक मायने रखता है।
कॉम्पैक्ट फ़ुटप्रिंट मूल्यवान फर्श स्थान बचाता है। पूर्व-संयोजन और फ़ैक्टरी-परीक्षणित, सिस्टम रिसाव बिंदुओं को कम करता है और इंस्टॉलेशन समय को कम करता है, जिससे आपका ऑपरेशन दिनों में नहीं, बल्कि घंटों में चलता है।
| पैरामीटर्स | मान |
| शक्ति | 15 किलोवाट |
| परिचालन दबाव | 1.58 एमपीए |
| निःशुल्क हवाई डिलीवरी (एफएडी) | 1.35 वर्ग मीटर/मिनट |
| आयाम (एल×डब्ल्यू×एच) | लगभग. 1620×720×1580 मिमी |
| वोल्टेज/आवृत्ति | 380-415वी/50-60हर्ट्ज़ |
| ठंडा करने की विधि | वायु शीतलन |
| ड्राइव प्रकार | परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) |
| सुरक्षा रेटिंग | आईपी23 |
| प्रमाणन | सीई, आईएसओ 9001, ईएसी |
| पैरामीटर्स | मान |
| क्षमता | 0.35 वर्ग मीटर |
| परिचालन दबाव | 1.5 एमपीए |
| डिजाइन दबाव | 1.58 एमपीए |
| डिज़ाइन तापमान | 150°से |
| दबाव पोत श्रेणी | कक्षा I (सरल दबाव पोत) |
| हाइड्रोस्टेटिक परीक्षण दबाव | 2.37 एमपीए |
| डिज़ाइन सेवा जीवन | 10 वर्ष |
| मुख्य सामग्री | Q235B |
| कामकाजी माध्यम | संपीड़ित हवा या तेल |
| पैरामीटर्स | मान |
| एयर हैंडलिंग क्षमता | 2.4 वर्ग मीटर/मिनट |
| ऑपरेटिंग दबाव रेंज | 1.58 एमपीए |
| विद्युत आपूर्ति | एसी 220-240V / 50Hz |
| इनलेट तापमान | ≤ 55°C |
| परिवेश का तापमान | 5-35°C |
| आउटलेट कनेक्शन | DN20 |
अलग-अलग कंप्रेसर, टैंक और ड्रायर को अलग-अलग प्लेसमेंट और इंटरकनेक्टिंग पाइपवर्क की आवश्यकता होती है। JMS-20HPM इन घटकों को एक पैकेज में समूहित करता है, जिससे साइट पर व्यवस्थित होने वाले उपकरण कनेक्शन कम हो जाते हैं।
यह लेआउट खरीदारों को कंप्रेसर पैकेज और वर्कशॉप वितरण नेटवर्क के बीच एक स्पष्ट स्थापना सीमा के साथ, मशीन समूह के लिए एक परिभाषित वायु आपूर्ति की योजना बनाने में मदद करता है। इकाई के चारों ओर वेंटिलेशन, रखरखाव पहुंच और घनीभूत जल निकासी के लिए जगह की अनुमति दें।
वायवीय फिक्स्चर, उपकरण और उत्पादन मशीनें शुरू और बंद होने पर हवा की मांग बदल सकती है। स्थायी चुंबक मोटर और वीएसडी उपलब्ध नियंत्रण सीमा के भीतर कंप्रेसर की गति को समायोजित करते हैं, जिससे वायु उत्पादन को उन परिवर्तनों का पालन करने में मदद मिलती है।
ए 20 एचपी वैरिएबल स्पीड रोटरी स्क्रू एयर कंप्रेसर मांग भिन्न होने पर अनावश्यक अनलोडेड ऑपरेशन को कम कर सकता है। लाभ दबाव सेटिंग, मांग प्रोफ़ाइल और परिचालन घंटों पर निर्भर करता है; सिस्टम को वास्तविक उत्पादन चक्र के अनुरूप चुना जाना चाहिए।
रिसीवर कम मांग की चोटियों को बफर करने में मदद करने के लिए संपीड़ित हवा का भंडार प्रदान करता है। यह तब उपयोगी होता है जब कई उपकरण एक साथ बंद हो जाते हैं या कोई प्रक्रिया संक्षेप में अपनी औसत खपत से अधिक हवा खींचती है।
350 एल टैंक एकीकृत पैकेज के भीतर वायु भंडारण भी रखता है। निरंतर मल्टी-मशीन संचालन के लिए, कंप्रेसर की रेटेड डिलीवरी को अभी भी आवश्यक दबाव पर संयुक्त खपत को कवर करना होगा।
प्रशीतित ड्रायर संपीड़ित हवा से नमी को संघनित करता है, जिससे डाउनस्ट्रीम पाइपवर्क में पानी के बहाव को कम करने में मदद मिलती है। फिट किए गए फ़िल्टर उनके निर्दिष्ट ग्रेड के अनुसार अतिरिक्त उपचार प्रदान करते हैं।
उपकरण पैकेज में सुखाने और निस्पंदन को शामिल करके, JMS-20HPM खरीदारी और स्थापना योजना को सरल बनाता है। नमी, कणों और तेल कैरीओवर के लिए अपनी प्रक्रिया आवश्यकताओं को निर्दिष्ट करें ताकि ऑर्डर करने से पहले चयनित उपचार कॉन्फ़िगरेशन की जांच की जा सके।
| आवेदन | विशिष्ट वायु कर्तव्य |
|---|---|
| असेंबली लाइनें और वायवीय कार्यस्थान | कार्यस्थानों के एक निर्धारित समूह में संगत एक्चुएटर्स, क्लैंप और असेंबली टूल की आपूर्ति करना। |
| धातुकर्म और मशीनरी उत्पादन | एक समर्पित स्थानीय वायु आपूर्ति के साथ वायवीय फिक्स्चर, मशीन नियंत्रण और कार्यशाला उपकरण का समर्थन करना। |
| ऑटोमोटिव घटक विनिर्माण | बार-बार उत्पादन चक्रों के माध्यम से संचालित होने वाले वायवीय असेंबली उपकरण और फिक्स्चर की सेवा करना। |
| औद्योगिक परीक्षण उपकरण | निर्दिष्ट दबाव, प्रवाह और वायु-गुणवत्ता आवश्यकताओं के साथ संगत परीक्षण बेंचों को संपीड़ित हवा प्रदान करना। |
उपकरण की उपयुक्तता एक साथ हवा की खपत, आवश्यक दबाव और हवा की गुणवत्ता पर निर्भर करती है। अपने एप्लिकेशन के लिए पैकेज का आकलन करने के लिए मशीन सूची और ऑपरेटिंग शेड्यूल को JAMERS के साथ साझा करें।
साझा वायु प्रणाली के लिए, उन मशीनों से शुरुआत करें जो एक ही समय में काम करेंगी। उपचार उपकरण और वितरण पाइपिंग के माध्यम से चरम मांग और दबाव हानि को शामिल करें।
के भीतर वैकल्पिक क्षमताओं की तुलना करें ऑल-इन-वन स्क्रू एयर कंप्रेसर रेंज समान दबाव पर डिलीवरी आंकड़ों का उपयोग करना।
JAMERS स्थायी चुंबक चर-आवृत्ति स्क्रू कंप्रेसर और डाउनस्ट्रीम वायु उपचार उपकरण बनाती है। खरीदार एक आपूर्तिकर्ता के साथ कंप्रेसर चयन, रिसीवर कॉन्फ़िगरेशन और सुखाने की आवश्यकताओं का समन्वय कर सकते हैं।
JMS-20HPM को फ़ैक्टरी-असेंबल, पाइप किया गया है और भेजने से पहले परीक्षण किया गया है। स्थापना मार्गदर्शन और मॉडल-विशिष्ट रखरखाव जानकारी खरीदारों को कमीशनिंग और चल रहे संचालन के लिए तैयार होने में मदद करती है।
उपकरण वितरकों, OEM खरीदारों और फ़ैक्टरी क्रय टीमों के लिए, एक कोटेशन का अनुरोध करें जो आपूर्ति किए गए घटकों, विद्युत कॉन्फ़िगरेशन, लागू दस्तावेज़ीकरण, वितरण व्यवस्था और सेवा दायरे की पहचान करता है। उपयुक्त शामिल करें कंप्रेसर रखरखाव आइटम नियमित सर्विसिंग की तैयारी के लिए अपनी खरीदारी योजना में।
इसे एक साझा मशीन आपूर्ति के रूप में माना जा सकता है जब इसकी रेटेड वायु डिलीवरी आवश्यक दबाव पर संयुक्त मांग को कवर करती है। प्रत्येक मशीन की खपत प्रदान करें और पहचानें कि कौन से उपकरण एक साथ चलते हैं। अकेले मोटर हॉर्सपावर यह स्थापित नहीं करता है कि एक कंप्रेसर कितनी मशीनों का समर्थन कर सकता है।
रिसीवर संपीड़ित हवा को संग्रहीत करता है और कम खपत की चोटियों को बफर करने में मदद करता है। यह कंप्रेसर के निरंतर आउटपुट को नहीं बढ़ाता है। यदि मांग उपलब्ध डिलीवरी से ऊपर रहती है, तो अतिरिक्त भंडारण केवल दबाव कम करने में देरी करेगा; कंप्रेसर की क्षमता निरंतर भार से मेल खानी चाहिए।
नहीं, 2.4 m³/मिनट का आंकड़ा रेफ्रिजेरेटेड ड्रायर की नाममात्र हैंडलिंग क्षमता है। कंप्रेसर मुक्त वायु वितरण एक अलग विनिर्देश है और इसे एक परिभाषित ऑपरेटिंग दबाव पर बताया जाना चाहिए। उपकरण आकार के लिए संपूर्ण दबाव-प्रवाह डेटा का अनुरोध करें।
आपूर्ति किए गए कॉन्फ़िगरेशन को समग्र रूप से जांचा जाना चाहिए। यहां सूचीबद्ध ड्रायर एसी 220-240 वी/50 हर्ट्ज का उपयोग करता है, इसलिए केवल कंप्रेसर संगतता यह स्थापित नहीं करती है कि पूरा पैकेज 60 हर्ट्ज पर काम कर सकता है। ऑर्डर देने से पहले कॉन्फ़िगरेशन पुष्टिकरण के लिए अपना वोल्टेज, चरण और आवृत्ति भेजें।
मात्रा, गंतव्य, आवश्यक दबाव और वायु प्रवाह, विद्युत आपूर्ति और वायु-गुणवत्ता की आवश्यकताएं शामिल करें। एक घटक सूची, मॉडल-विशिष्ट डेटाशीट, इंस्टॉलेशन ड्राइंग, लागू अनुरूपता दस्तावेज़, रखरखाव भागों की सूची और डिलीवरी शेड्यूल का अनुरोध करें ताकि उसी आधार पर कोटेशन की तुलना की जा सके।
कंप्रेसर आउटपुट, भंडारण और उपचार के सही संयोजन के साथ अपनी वर्कशॉप वायु आपूर्ति की योजना बनाएं। JMS-20HPM अनुशंसा और उद्धरण के लिए JAMERS को अपना आवेदन, ऑपरेटिंग दबाव, वायु खपत, बिजली आपूर्ति और ऑर्डर मात्रा भेजें।
